TSF Portfolio in Oil, Gas and Petrochemical Industries

Localizing Split + Sleeves in A216 WCB with a minimum diameter size of 4 inches and a working pressure of 1000 to 1500 psi, according to ASME B16.5. TSF has produced a variety of two-piece Split + Sleeves with lengths of 4, 6, 8, 10, 12, 16, and 24 inches.

Producing different parts for refinery furnaces. Examples are tube sheets, tube hangers, headers, dampers.

Producing parts in ASTM A560 50Cr-50Ni-Nb heat resistant alloy for the first time in Iran.

Producing parts in accordance with ASTM A216, A217, A297, A351, and A560.

Performing NDT & DT e.g. hydrostatic test, radiographic examination, ultrasonic test, magnetic particle test, tensile and bending tests.

Wining Iran ministry of petroleum award for "the best producer of alloyed steels" in 1995.

Receiving several approvals and awards from local oil & gas refineries.

قطعات کوره های پالایشگاه و پتروشیمی

Tube Sheet LP 12113

Tube Sheet LP 12113
ASTM A447
370 Kg
Pipe Guide Stirrup

Pipe Guide Stirrup
ASTM A560
2.7 Kg
Tube Hanger

Tube Hanger
ASTM A560
16 Kg
Shock Tube Hanger

Shock Tube Hanger
A297 Gr HK
7 Kg
Tube Support Lug

Tube Support Lug
ASTM A560
6.5 Kg
Return Bend 8 inch

Return Bend 8 inch
ASTM A217 Gr C12
150 Kg
Damper 2H-252

Damper 2H-252
ASTM A560
50Cr-50Ni-Nb
220 Kg

قطعات کمپرسورهای گاز

SUCTION NOZZLE & DISCHARGE NOZZLE

SUCTION NOZZLE & DISCHARGE NOZZLE
For GAS Pipeline Compressor Packages
DIN 1681 GS-38
BEARING BRACKET TOP & BOTTOM PART

BEARING BRACKET TOP & BOTTOM PART
For GAS Pipeline Compressor Packages
DIN 1681 GS-38

قطعات غلاف نشت بند لوله انتقال نفت و گاز

SPLIT SLEEVE (Inch)	Overall Length (Inch)	CLASS	Working Pressure Max.	Pressure Test	customer	کد کالا
12	20	600	1000	1500	شركت بهره برداري نفت و گاز کارون	7681605421
12	40	600	1000	1500		7681605421
16	20	600	1000	1500		7681605461
16	40	600	1000	1500		7681605461
24	20	600	1000	1500		7681605541
24	40	600	1000	1500		7681605541
6	15 3/4	150	325	500	شركت بهره برداري نفت و گاز مسجد سلیمان	در دست اقدام
8	15 3/4	150	325	500
10	15 3/4	150	325	500
16	15 3/4	150	325	500
12	10 1/2	600	1000	1500
4	11 3/4	600	1500	2175

بومی سازی تولید انواع قطعات غلاف SPLIT+ SLEEVE خطوط انتقال نفت وگاز از سال 1375 بر اساس طرح پلیدکوآغاز گردید .
اولین قطعه غلاف 6 اینچ برای اداره پژوهش شرکت ملی نفت ایران – مناطق نفتخیز جنوب ، تولید وتحویل گردید وپس ازپشت سر گذاشتن موفق تمامی تستها و ازمایشات لازم از جمله آزمایش هیدرواستاتیک موفق به کسب تاییدیه کتبی در اینخصوص گردید.
این شرکت در ادامه فعالیتهای ثمر بخش خود در این زمینه تا کنون موفق گردیده است برای اولین بار نسبت به تولید و تحویل این نوع قطعات در سایزها و کلاس های متنوع کیفی ( از نظر کارکرد تحت فشارهای متفاوت ) و طولهای مختلف ، به دفعات برای شرکت بهره برداری نفت وگاز مسجد سلیمان و شرکت بهره برداری نفت و گاز کارون اقدام نموده است. غلاف های دوتکه در سایزهای 4، 6 ، 8 ، 10 ،12 ، 16 و 24 اینچ تا کنون تولید وتحویل شده اند.

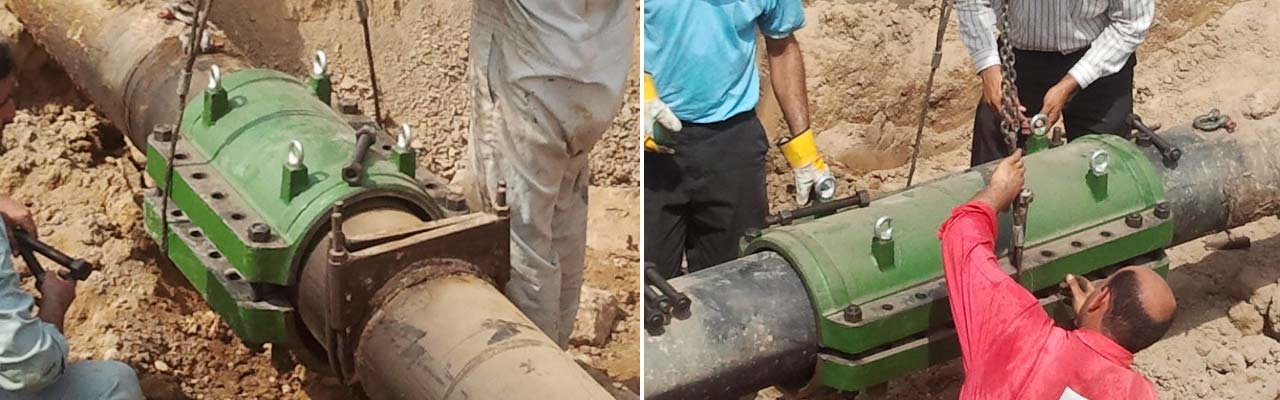

کلیه این قطعات تست ها و آزمایشات مختلف فنی ، از جمله تست هیدرواستاتیک در فشارهای کاری تعیین شده را پشت سر گذاشتند و نهایتا پس از نصب موفق و انجام تست کاربردی تاییدیه های فنی را از واحدهای فوق کسب نمودند.

Split Sleeve 16"

Split Sleeve 16"
Class 600
Overall Length 40"
Working Pressure Max. 1000 PSI
Pressure Test 1500 PSI
ASTM A216 WCB
Split Sleeve 12"

Split Sleeve 12"
Class 600
Overall Length 10 1/2"
Working Pressure Max. 1000 PSI
Pressure Test 1500 PSI
ASTM A216 WCB
Split Sleeve 24"

Split Sleeve 24"
Class 600
Overall Length 40"
Working Pressure Max. 1000 PSI
Pressure Test 1500 PSI
ASTM A216 WCB
